HOME   Ehemaliger Repeater DB0EL-R am Standort Olympiaturm

Bilder vom Aufbau
(zum Vergrößern bitte drauf clicken)

In den Katakomben unterm Olympiaturm Zugang zum Lastenfahrstuhl Wohin müssen wir eigentlich ??

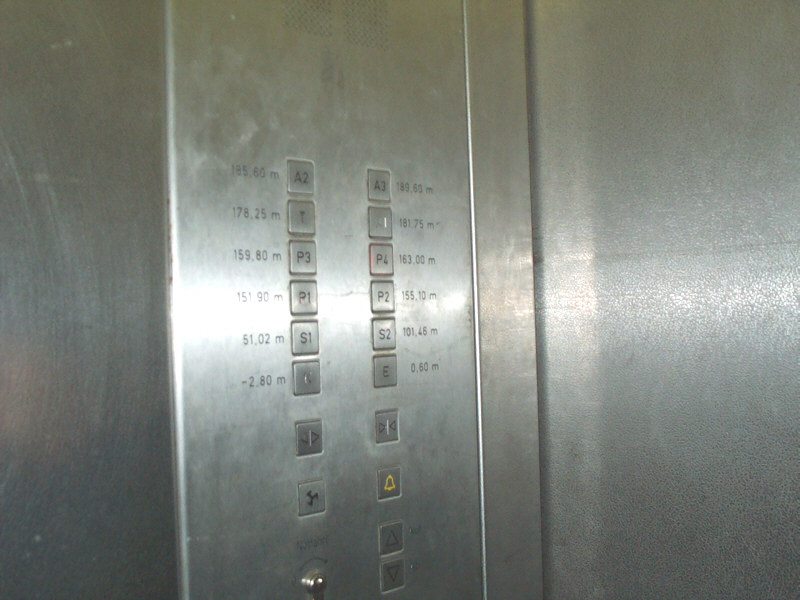

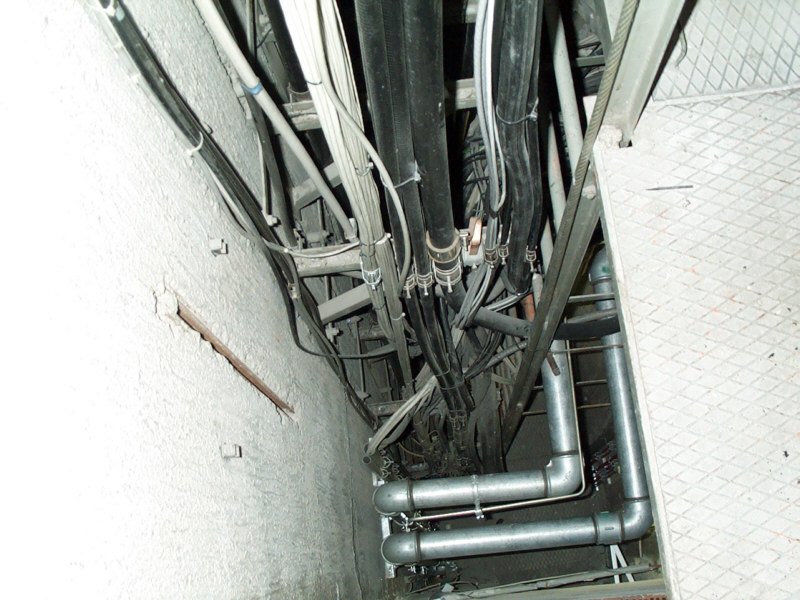

Keine Stockwerke, nur Höhenangaben Der Kabel- und Versorgungschacht nach oben Von den T-Plattformen gehts tief nach unten

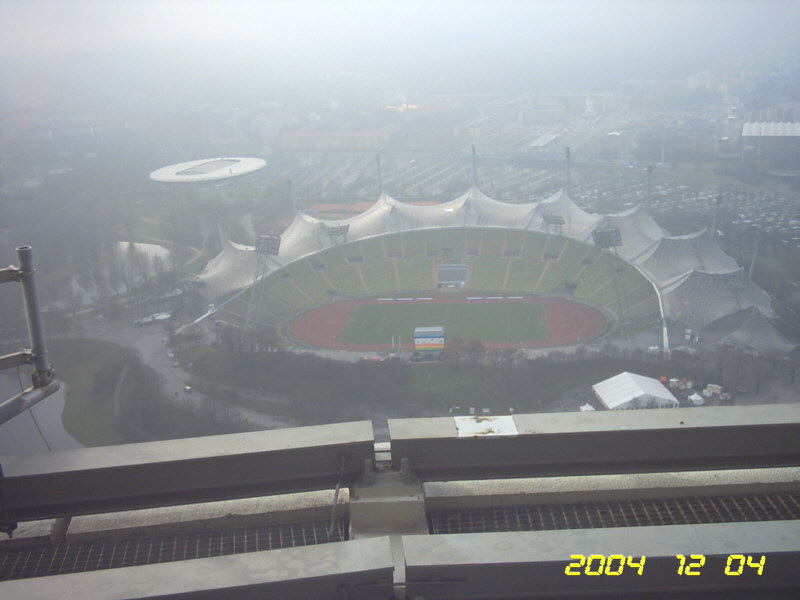

Alles völlig ungesichert ... Blick zum Olympiastadion .. leider diesig Einsatzbesprechung DF2NU / DL8MDH

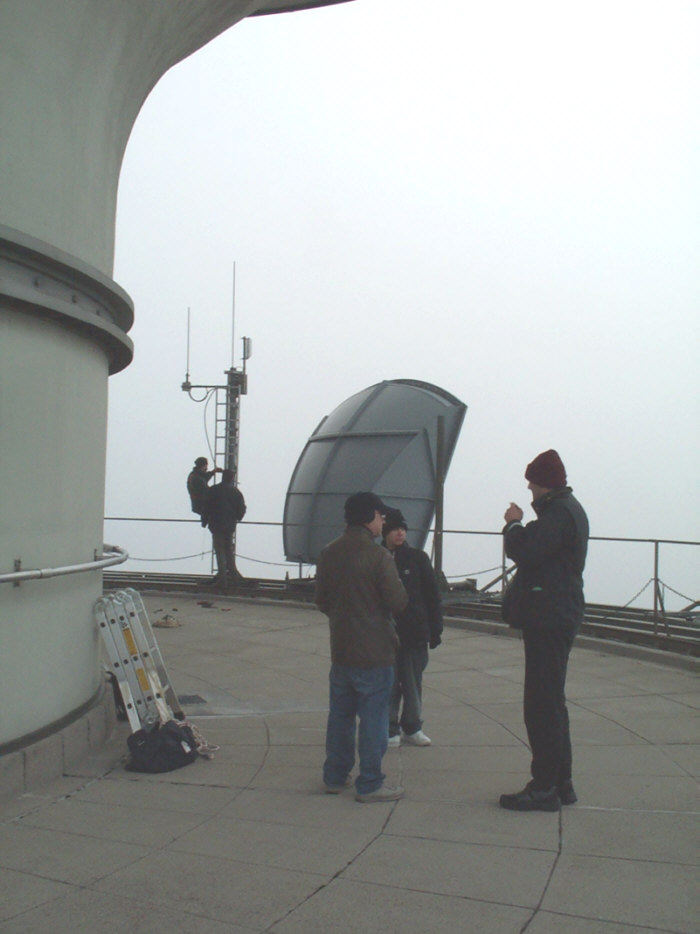

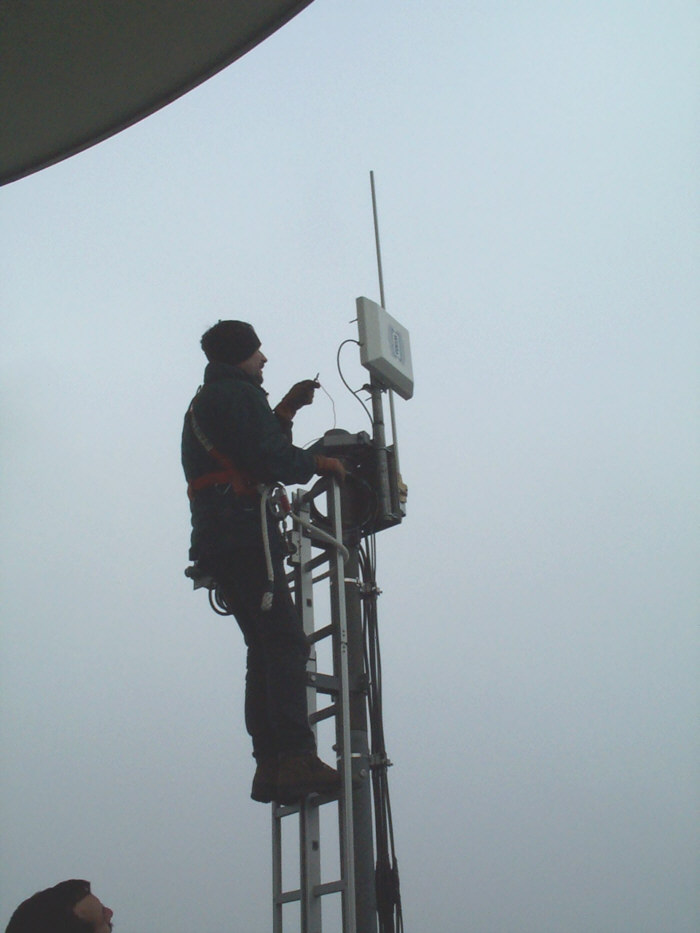

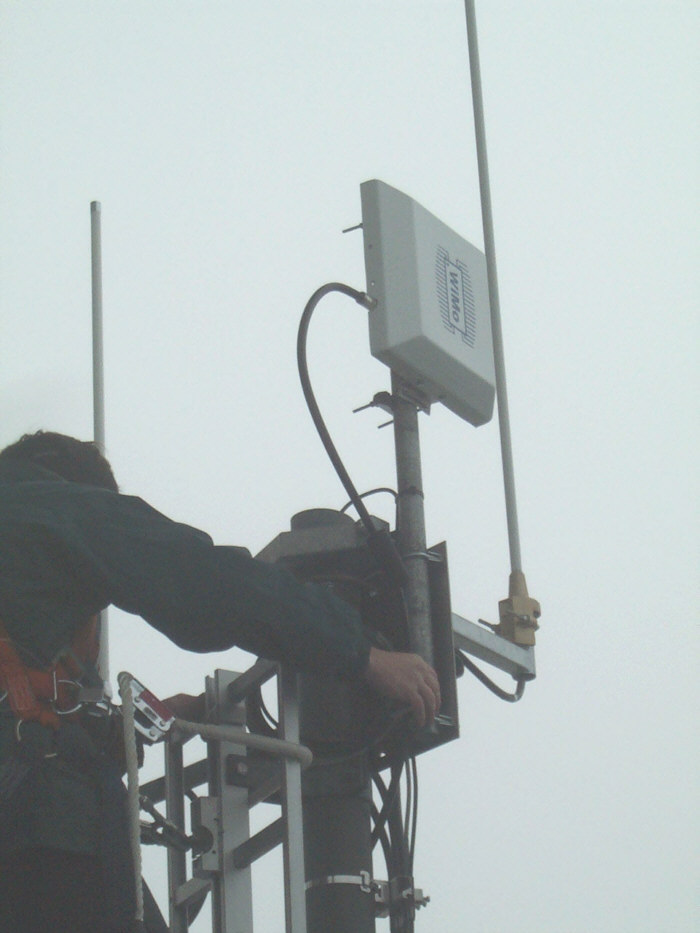

Auf diesen Plattform waren unsere Antennen N-Stecker anlöten .... DL8MDH montierte die WLAN-Patchantenne

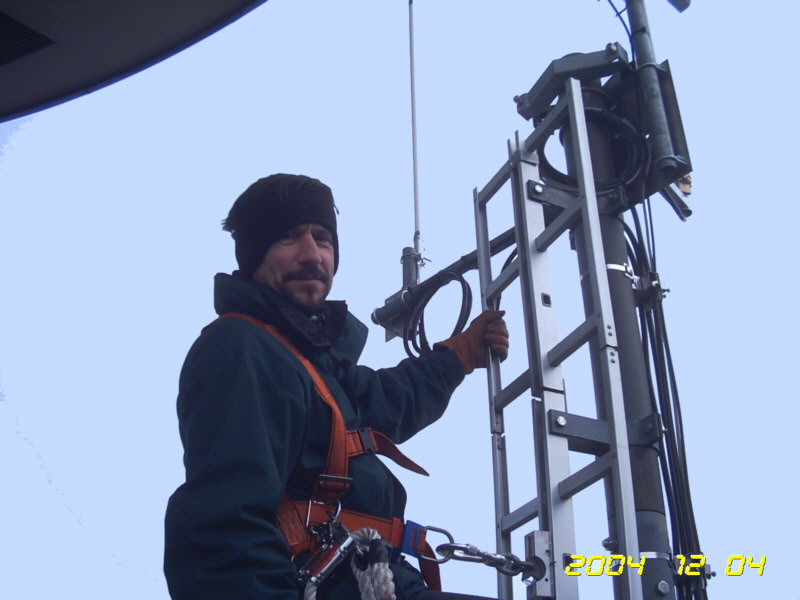

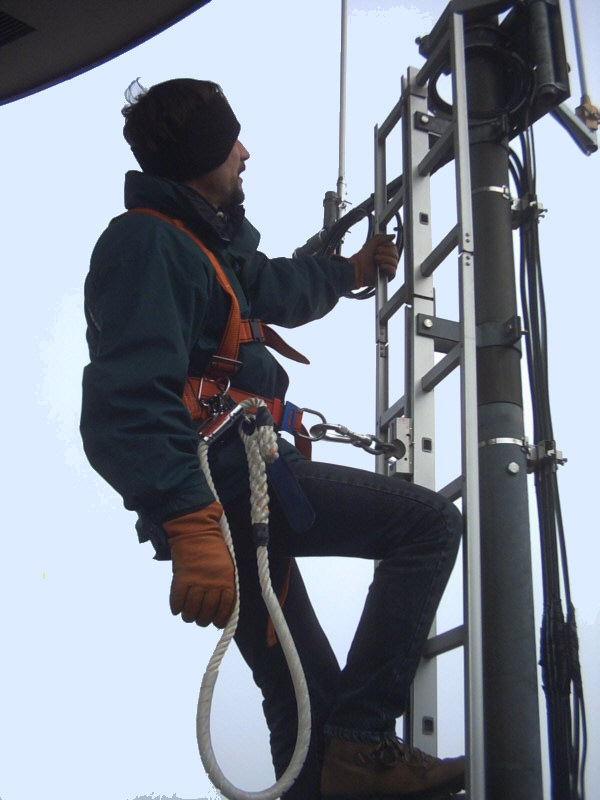

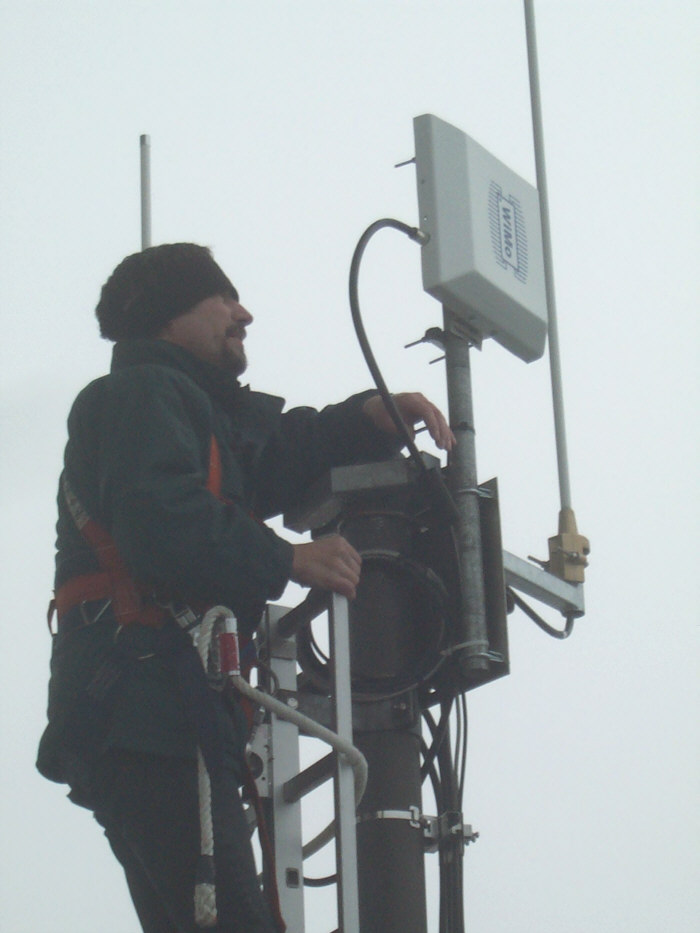

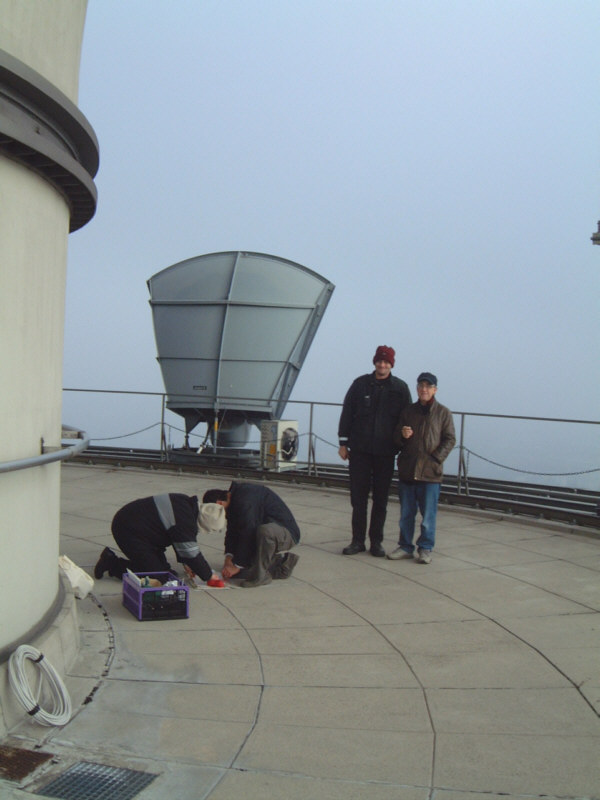

 Antennenhalterung musste sehr stabil sein Stimmt die Ausrichtung ?? Sicherheitsausrüstung ist schon erforderlich


Sichtkontrolle der WLAN Gegenstelle Wolfgang (DL8MDH) nach getaner Arbeit Moment, der Schrumpfschlauch muss drauf ...


Koaxkabel zurecht schneiden

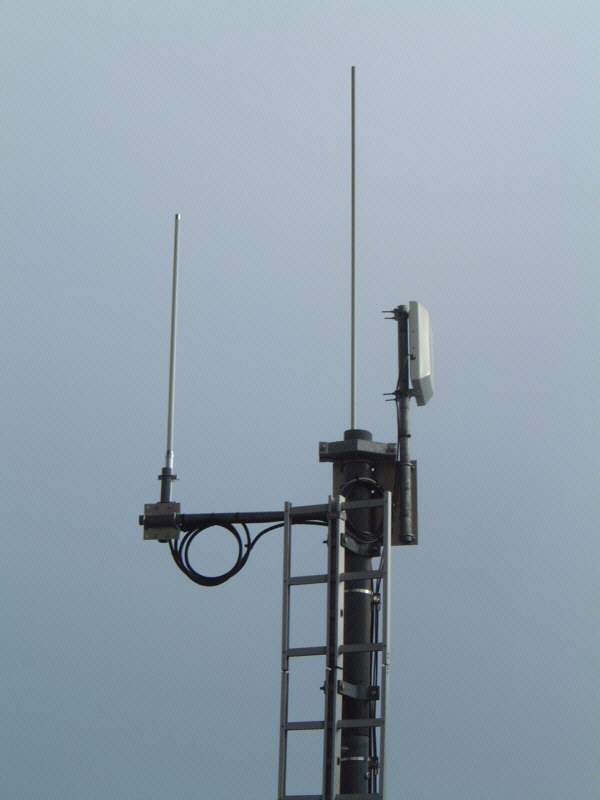

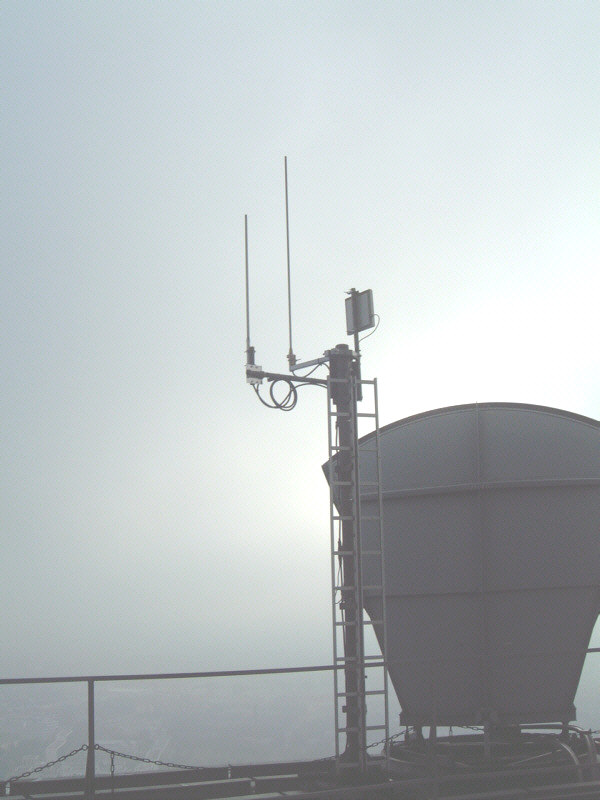

So sahen die Antennen von DB0EL aus Der fertige Antennenmast von DB0EL


Bilder von der Inneninstallation im Betriebsraum

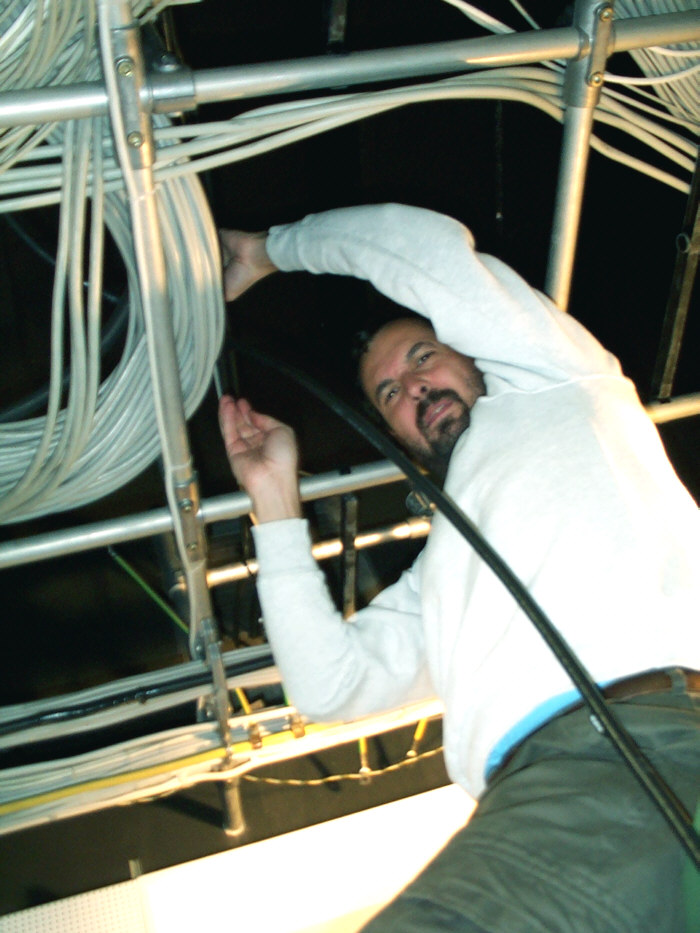

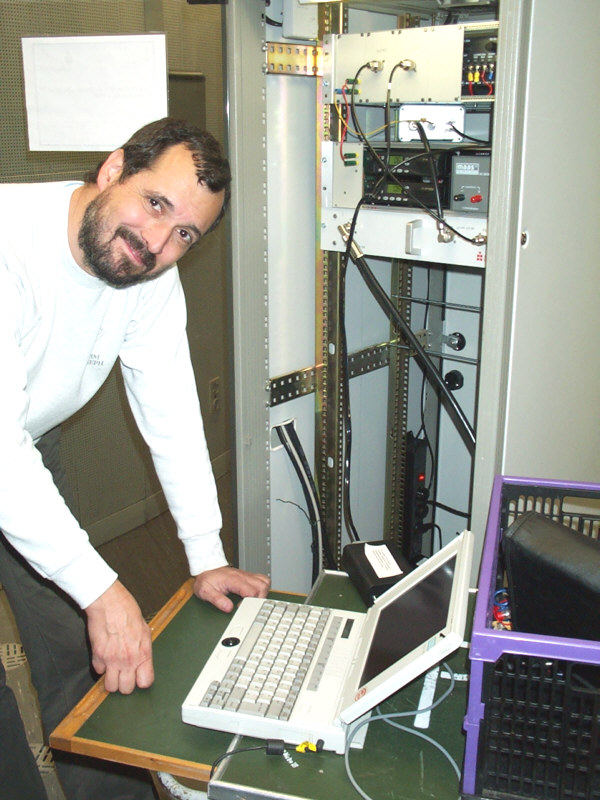

Rainer (DF2NU) zog die Koaxkabel ein Auch die Lüftungsgitter dürfen nicht fehlen Programmierung des 70cm-Umsetzers per SW

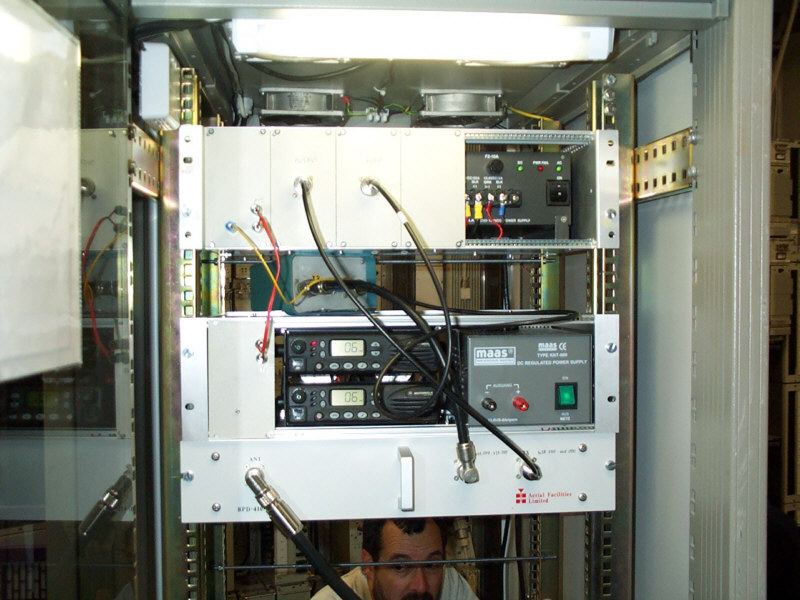

DB0EL 70cm-Repeater

Unten: Kommerzielle Duplexweiche
Mitte:  Repeater mit Steuerung und Netzteil
Oben: Endstufe







© Rainer Englert (DF2NU)  2007
